যান্ত্রিক বৈশিষ্ট্য এবং জং বিরোধী চিকিত্সা
■যান্ত্রিক কর্মক্ষমতা
| যান্ত্রিক বৈশিষ্ট্য | ||||
| পদবী | প্রসার্য শক্তি | ফলন পয়েন্ট (মিনিট) | দীর্ঘতা (মিনিট) | |
| ঠান্ডা টানা | 470~840 এমপিএ | 355 N/mm | ৮% | |
| মেশিনযুক্ত | 410~520 এমপিএ | 275 N/m㎡ | 22% | |
| ফাঁপা | 370~520 এমপিএ | 235 N/mm | 22% | |
■রাসায়নিক রচনা
| পদবী | ইস্পাত কোড | C% সর্বোচ্চ। | Si% সর্বোচ্চ। | Mn% সর্বাধিক। | P% সর্বাধিক। | S% সর্বাধিক। |
| ঠান্ডা টানা | ISO 630 Fe360B |
0.17 | 0.4 | 1.4 | 0.045 | 0.045 |
| মেশিনযুক্ত | ISO 630 Fe430B |
0.21 | 0.4 | 1.5 | 0.045 | 0.045 |
| ফাঁপা | Q235A | 0.22 | 0.35 | 1.4 | 0.045 | 0.045 |
■বিরোধী জং চিকিত্সা
| পদবী | মরিচা প্রতিরোধ | পদ্ধতি | আউটডোর (মাস) | ইন্ডোর (মাস) |
| ঠান্ডা টানা | মরিচাবিরোধী তেল/204-1 জাতীয় জং বিরোধী তেল বা 74-2 hardcoating বিরোধী জং তেল |
গ্রীসিং | ৩~৬ | 24 |
| মেশিনযুক্ত | ||||
| ফাঁপা | ট্রাইভ্যালেন্ট ক্রোলামাম দিয়ে গ্যালভানাইজড | গ্যালানিজ | 22% | 60 |
প্রেসার গাইড প্লেট
■কাস্ট বা নকল প্রেস প্লেট
| কোড | পদবী | মাত্রা(মিমি) | |||||||||
| A | B | C | D | E | F | G | M | Ø | বোল্ট | ||
| C/F1 | T75/B | 30 | 15 | 15 | 30 | 10.5 | 15 | 4.5 | 3 | 9 | M8 |
| C/F2 | T89/B | 32 | 16 | 16 | 38 | 11 | 16 | 5 | 6 | 13 | M12 |
| C/F3 | T90/B | 32 | 16 | 16 | 38 | 11 | 16 | 5 | 6 | 13 | M12 |
| C/F4 | T114/B | 50 | 22 | 28 | 50 | 14 | 22 | 5 | 7.5 | 17 | M16 |
| T127-1/B | 50 | 22 | 28 | 50 | 14 | 22 | 5 | 7.5 | 17 | M16 | |
| T127-2/B | 50 | 22 | 28 | 50 | 17 | 25 | 8 | 8 | 17 | M16 | |
| T140-1/B | 50 | 22 | 28 | 50 | 17 | 25 | 8 | 8 | 17 | M16 | |
| C/F5 | T140-2/B | 70 | 38 | 32 | 65 | 16 | 25.5 | 12.5 | 24 | 20.5 | M18 |
| C/F6 | T140-3/B | 70 | 38 | 32 | 75 | 19 | 28.5 | 19 | 24 | 20.5 | M18 |
■স্লাইডিং চাপ প্লেট
| কোড পদবী | মাত্রা(মিমি) | ||||||||||
| A | B | C | D | E | F | G | M | Ø | বোল্ট | ||
| C/F2 | T89/B | 76 | 70 | 31 | 5 | 9 | 14.5 | 18.5 |
|
13 | M12 |
| T90/B | 76 | 70 | 31 | 5 | 9 | 14.5 | 18.5 | - | 13 | M12 | |
| T114/B | 76 | 70 | 31 | 5 | 9 | 14.5 | 18.5 |
|
17.5 | M16 | |
| T127-1/B | 76 | 70 | 31 | 5 | 9 | 14.5। | 18.5 | - | 17.5 | M16 | |
| C/F1 | T127-2/B | 76 | 70 | 33 | 5 | 14.5 | 20.5 | 19 | - | 17.5 | M16 |
| T140-1/B | 76 | 70 | 33 | 5 | 14.5 | 20.5 | 19 | - | 17.5 | M16 | |
| T140-2/B | 76 | 70 | 33 | 5 | 14.5 | 20.5 | 19 |
|
17.5 | M16 | |
■টি টাইপ প্রেসার প্লেট
| কোড | পদবী | মাত্রা(মিমি) | |||||||||
| A | B | C | D | E | F | G | M | Ø | বোল্ট | ||
| T1 | T45/A | 32 | 22 | 15 | 12 | 5.5 | 5 | 11 | 23 | 10 | M10 |
| T50/A | 32 | 22 | 15 | 12 | 5.5 | 5 | 11 | 23 | 10 | M10 | |
| T2 | T70-1/B | 39 | 26 | 16 | 15 | 7.3 | 6.5 | 13 | 27 | 12 | M12 |
| T75-3/B | 39 | 26 | 16 | 15 | 7.3 | 6.5 | 13 | 27 | 12 | M12 | |
| T82/B | 39 | 26 | 16 | 15 | 7.3 | 6.5 | 13 | 27 | 12 | M12 | |
| T3 | T89/B | 45 | 29 | 16 | 18.5 | 9.5 | 8 | 13 | 34 | 14 | M14 |
| T90/B | 45 | 29 | 16 | 18.5 | 9.5 | 8 | 13 | 34 | 14 | M14 | |
| T4 | T114/B | 50 | 34 | 16 | 20.5 | 10.5 | 8.5 | 15 | 40 | 14 | M16 |
| T125/B | 50 | 34 | 16 | 20.5 | 10.5 | 8.5 | 15 | 40 | 16 | M16 | |
| T127/B | 50 | 34 | 16 | 20.5 | 10.5 | 8.5 | 15 | 40 | 16 | M16 | |
| T5 | T140-1/B | 55 | 37 | 18 | 23 | 13 | 11 | 17 | 42 | 18 | M18 |
| T140-2/B | 55 | 37 | 18 | 23 | 13 | 11 | 17 | 42 | 18 | M18 | |

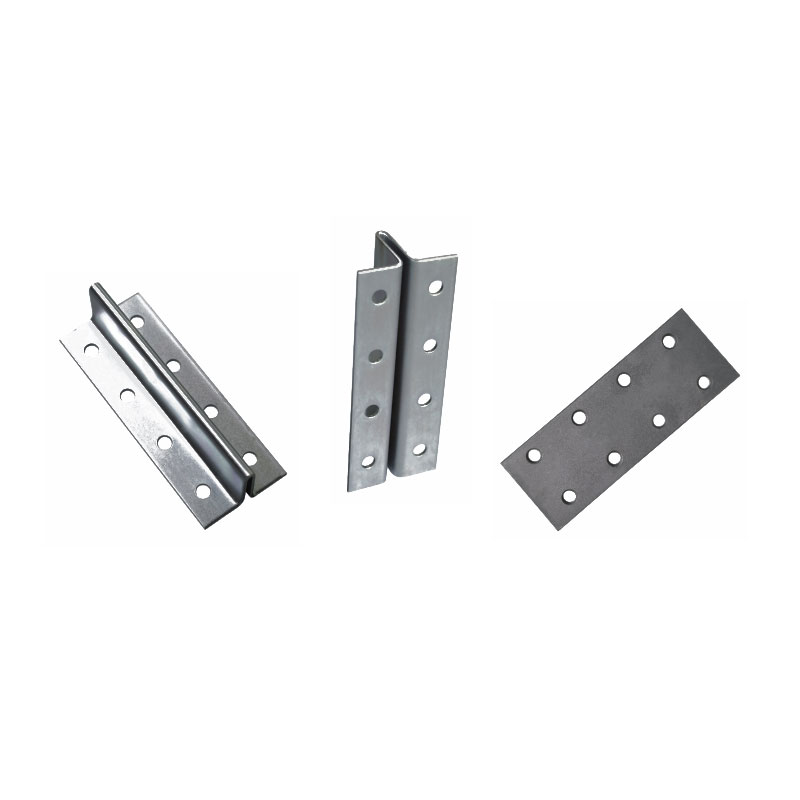

হট ট্যাগ: এলিভেটর গাইড রেল আনুষাঙ্গিক, চীন, প্রস্তুতকারক, সরবরাহকারী, কারখানা, গুণমান, কাস্টমাইজড, উন্নত
