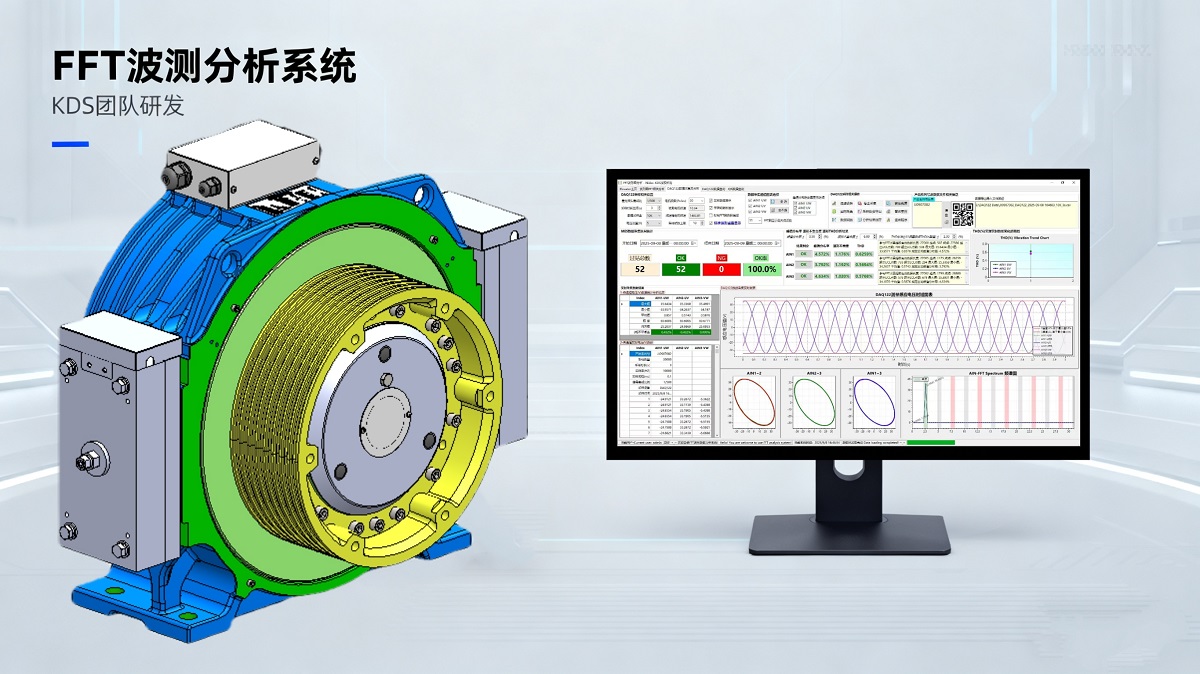

স্বাধীনভাবে বিকশিত এফএফটি ওয়েভফর্ম অ্যানালাইসিস সিস্টেমের সাহায্যে শিল্প পরীক্ষার প্রতিবন্ধকতা দূর করুন

ট্র্যাকশন মেশিনের পারফরম্যান্স পরীক্ষার ক্ষেত্রে, প্রচলিত পদ্ধতিগুলির মধ্যে প্রধানত কম্পন পরীক্ষা, শব্দ পরীক্ষা, ইত্যাদি অন্তর্ভুক্ত থাকে। তবে, সঠিকভাবে ভোল্টেজ ওয়েভফর্ম ক্যাপচার করা এবং অপারেশনাল ডেটা বিশ্লেষণ করা মোটর অবস্থা বিচার করার মূল বিষয়। ব্যাপক পরিমার্জনার পর, NIDEC লিফট মোটর টিম স্বাধীনভাবে ট্র্যাকশন মেশিনের পিছনের ইলেক্ট্রোমোটিভ ফোর্স নীতির উপর ভিত্তি করে একটি FFT তরঙ্গরূপ বিশ্লেষণ সিস্টেম তৈরি করেছে — জটিল বাহ্যিক সেন্সরগুলির প্রয়োজন ছাড়াই, এটি শুধুমাত্র সংকেত রূপান্তরের মাধ্যমে সাইন তরঙ্গ তৈরি করতে পারে, যা ট্র্যাকশন মেশিনের জন্য আরও দক্ষ এবং সঠিক পরীক্ষা সমাধান প্রদান করে।

প্রতিরক্ষা ত্রুটি সনাক্তকরণ লাইন শক্তিশালী করতে একাধিক অ্যালগরিদম

ফাস্ট ফুরিয়ার ট্রান্সফর্ম (এফএফটি) অ্যালগরিদম, এনভিএইচ বিশ্লেষণ সরঞ্জামগুলির মূল, ত্রুটি সনাক্তকরণের জন্য একটি ক্লাসিক টুল। এটি মোটর অপারেশনের সময় সংগৃহীত প্ররোচিত ইলেক্ট্রোমোটিভ ফোর্সের সময়-ডোমেন সংকেতকে ফ্রিকোয়েন্সি-ডোমেন সংকেতে রূপান্তর করতে পারে। স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরগুলির প্রকৃত ক্রিয়াকলাপে, স্থায়ী চুম্বকগুলির মিসলাইনমেন্ট, রিভার্স পেস্টিং এবং অফসেট পেস্ট করার মতো ত্রুটিগুলি প্ররোচিত ইলেক্ট্রোমোটিভ শক্তির সূক্ষ্ম পরিবর্তনগুলিতে প্রতিফলিত হবে, যা নির্দিষ্ট ফ্রিকোয়েন্সিতে অস্বাভাবিক সংকেত তৈরি করবে। এর শক্তিশালী সংকেত বিশ্লেষণ ক্ষমতার সাথে, এফএফটি অ্যালগরিদম গভীরভাবে এই সূক্ষ্ম পরিবর্তনগুলি ক্যাপচার করতে পারে এবং ত্রুটি নির্ণয়ের জন্য গুরুত্বপূর্ণ সূত্র সরবরাহ করতে পারে।

NIDEC এলিভেটর মোটর টেস্টিং সলিউশনের ডুয়াল কোর

হার্ডওয়্যার কোর: উচ্চ-স্যাম্পলিং-রেট ডেটা অধিগ্রহণ কার্ড

সংকেত "বিকৃতি" এড়াতে, আমরা হার্ডওয়্যার ভিত্তি হিসাবে উচ্চ-স্যাম্পলিং-রেট এবং উচ্চ-রেজোলিউশন ডেটা অধিগ্রহণ কার্ড নির্বাচন করি। এটি মোটর অপারেশনের সময় ব্যাক ইলেক্ট্রোমোটিভ ফোর্সের ক্ষুদ্র ভোল্টেজ পরিবর্তনগুলিকে রিয়েল-টাইম ক্যাপচার করতে পারে, অ্যানালগ সংকেতগুলিকে সুনির্দিষ্ট ডিজিটাল সিগন্যালে রূপান্তর করতে পারে এবং পরবর্তী বিশ্লেষণের জন্য "উচ্চ মানের কাঁচা ডেটা" প্রদান করতে পারে।

নির্বাচিত ডেটা অধিগ্রহণ কার্ড প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করতে, ME টিম এটি পরীক্ষা করেছে। বিশ্লেষণটি দেখায় যে নির্বাচিত ডেটা অধিগ্রহণ কার্ডের চমৎকার স্থায়িত্ব রয়েছে, তিনটি পরিমাপকারী A, B এবং C এর মধ্যে প্রায় 0.072% এর GRR সহ।

সফ্টওয়্যার কোর: স্বাধীনভাবে বিকশিত FFT ওয়েভফর্ম বিশ্লেষণ সিস্টেম

এই সিস্টেমের মূল সুবিধা হল "পেশাদার ডেটা" কে "দৃশ্যমান, বিশ্লেষণযোগ্য এবং ব্যবহারযোগ্য" পরীক্ষার ফলাফলে রূপান্তরিত করা। এর তিনটি মূল ফাংশন সময় ডোমেন থেকে ফ্রিকোয়েন্সি ডোমেন পর্যন্ত পূর্ণমাত্রিক বিশ্লেষণকে কভার করে:

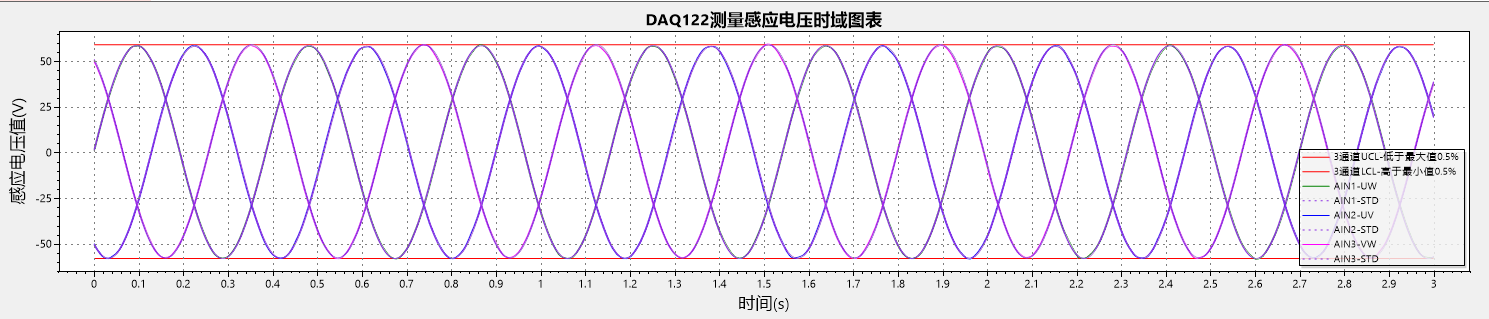

• প্ররোচিত ভোল্টেজ টাইম-ডোমেন চার্ট: রিয়েল-টাইম সময়ের সাথে সাথে ভোল্টেজ সিগন্যালের পরিবর্তন বক্ররেখা প্রদর্শন করে, স্বজ্ঞাতভাবে ভোল্টেজের ওঠানামা এবং সর্বোচ্চ ঘটনা নোডগুলি দেখায়, তাত্ক্ষণিক সংকেত পরিবর্তনগুলিকে এক নজরে পরিষ্কার করে;

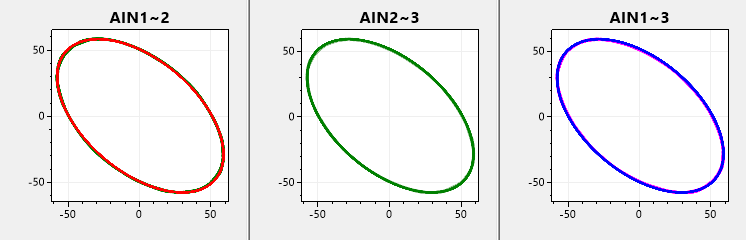

• লিসাজাস ফিগার অ্যানালাইসিস: বিভিন্ন সিগন্যালের ফেজ সম্পর্কের মাধ্যমে লিসাজাস ফিগার তৈরি করে, ট্র্যাকশন মেশিনের অপারেশনাল স্থায়িত্বকে দ্রুত বিচার করে এবং এক নজরে অস্বাভাবিক ফেজ বিচ্যুতি সনাক্ত করে;

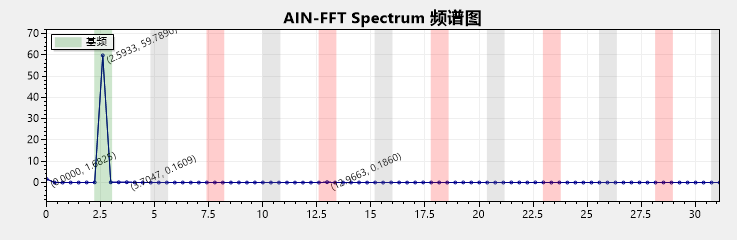

• গভীরভাবে স্পেকট্রাম বিশ্লেষণ: সময়-ডোমেন সংকেতগুলিকে ফ্রিকোয়েন্সি-ডোমেন ডেটাতে রূপান্তর করে, প্রতিটি ফ্রিকোয়েন্সি উপাদানের অনুপাত স্পষ্টভাবে দেখায় এবং সুরেলা হস্তক্ষেপের মতো সম্ভাব্য সমস্যাগুলি সহজেই সনাক্ত করে৷

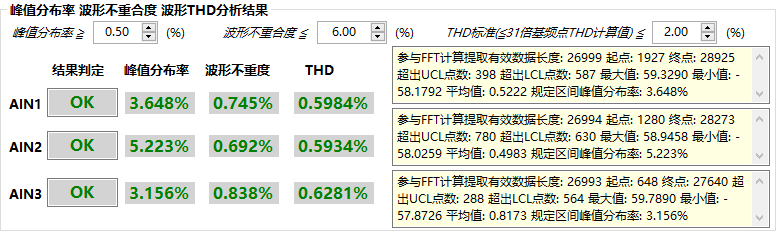

"ডেটা দেখার" বাইরে, সিস্টেমটি "ফলাফল প্রদান" এর উপর আরও বেশি ফোকাস করে। তিনটি মূল পরীক্ষার সূচক ট্র্যাকশন মেশিনের কার্যকারিতা রক্ষা করে:

1. পিক ডিস্ট্রিবিউশন রেট: ভোল্টেজ পিকগুলির বন্টন গণনা করে, শিখরগুলি যুক্তিসঙ্গত সীমার মধ্যে কিনা তা বিচার করে এবং অস্বাভাবিক শিখরগুলির কারণে মোটর ক্ষতি এড়ায়;

2. ওয়েভফর্ম অ-কাকতালীয় ডিগ্রী: প্রকৃত তরঙ্গরূপ এবং আদর্শ সাইন তরঙ্গের মধ্যে পার্থক্য তুলনা করে, তরঙ্গরূপ বিকৃতির পরিমাণ নির্ধারণ করে এবং মোটর চালু করার জন্য সুনির্দিষ্ট ভিত্তি প্রদান করে;

3. ওয়েভফর্ম THD বিশ্লেষণ: মোট হারমোনিক বিকৃতি গণনা করে, স্বজ্ঞাতভাবে ভোল্টেজ ওয়েভফর্মে হারমোনিক্সের প্রভাব প্রতিফলিত করে এবং ট্র্যাকশন মেশিনের পণ্যের গুণমানকে অপ্টিমাইজ করতে সাহায্য করে।

অর্জন প্রদর্শন

স্বাধীনভাবে বিকশিত এফএফটি ওয়েভফর্ম বিশ্লেষণ পদ্ধতির মাধ্যমে, মোটর এনভিএইচ কর্মক্ষমতার বহুমাত্রিক পরীক্ষা করা হয়েছে, পণ্যের গুণমানের সমস্যাগুলি উল্লেখযোগ্যভাবে হ্রাস করেছে এবং ডেলিভারির আগে মোটর গুণমান নিশ্চিত করেছে। ডিসেম্বর 2024 থেকে এখন পর্যন্ত, প্রায় দশ হাজার মোটর পরীক্ষা করা হয়েছে, পরীক্ষিত মোটরগুলির প্রথম-পাস ফলন 99.5% এর উপরে বজায় রাখা হয়েছে। এই ডেটা সংগ্রহ এবং বিশ্লেষণ সম্পূর্ণরূপে NIDEC লিফট মোটর মানের নির্ভরযোগ্যতা এবং এই মোটর FFT কর্মক্ষমতা পরীক্ষার সফ্টওয়্যার বিকাশের তাত্পর্য প্রদর্শন করে।

পরিশেষে, NVH নীতি ব্যাখ্যা, উদ্ভাবন পরিচিতি, উচ্চ-গতির ডেটা অধিগ্রহণ, বহু-মাত্রিক পরামিতি বিশ্লেষণ থেকে পূর্ণ-স্কেল ভর পণ্য পরীক্ষা, এই FFT তরঙ্গবিশ্লেষণ সিস্টেম ঐতিহ্যগত পরীক্ষার সীমাবদ্ধতা ভঙ্গ করে। মোটর কারখানার গুণমান পরিদর্শন, দৈনিক অপারেশন এবং রক্ষণাবেক্ষণ পর্যবেক্ষণ, বা ত্রুটি নির্ণয়ের জন্যই হোক না কেন, এটি লিফ্ট ট্র্যাকশন মেশিন শিল্পে মোটর পারফরম্যান্সের দক্ষ, নিরাপদ, এবং নির্ভরযোগ্য পরীক্ষায় নতুন গতির ইনজেক্ট করে বিশদ এবং ব্যাপক পরীক্ষার সহায়তা প্রদান করতে পারে!
