স্টার-সিলিং গণনা এবং স্থায়ী চৌম্বক সিঙ্ক্রোনাস ট্র্যাকশন মেশিনগুলির প্রয়োগ সম্পর্কিত গবেষণা

পটভূমি

স্থায়ী চৌম্বক সিঙ্ক্রোনাস মোটরস (পিএমএসএম) তাদের উচ্চ দক্ষতা, শক্তি সঞ্চয় এবং নির্ভরযোগ্যতার সুবিধার কারণে আধুনিক শিল্প এবং দৈনন্দিন জীবনে ব্যাপকভাবে ব্যবহৃত হয়, যা তাদেরকে অসংখ্য ক্ষেত্রে পছন্দসই বিদ্যুৎ সরঞ্জাম হিসাবে পরিণত করে। স্থায়ী চৌম্বক সিঙ্ক্রোনাস ট্র্যাকশন মেশিনগুলি, উন্নত নিয়ন্ত্রণ প্রযুক্তির মাধ্যমে কেবল মসৃণ উত্তোলন গতি সরবরাহ করে না তবে লিফট গাড়ির সুনির্দিষ্ট অবস্থান এবং সুরক্ষা সুরক্ষাও অর্জন করে। তাদের দুর্দান্ত পারফরম্যান্স সহ, তারা অনেক লিফট সিস্টেমে মূল উপাদান হয়ে উঠেছে। তবে, লিফট প্রযুক্তির অবিচ্ছিন্ন বিকাশের সাথে, স্থায়ী চৌম্বক সিঙ্ক্রোনাস ট্র্যাকশন মেশিনগুলির পারফরম্যান্সের প্রয়োজনীয়তা বাড়ছে, বিশেষত "স্টার-সিলিং" প্রযুক্তির প্রয়োগ, যা একটি গবেষণা হটস্পটে পরিণত হয়েছে।

গবেষণা বিষয় এবং তাত্পর্য

স্থায়ী চৌম্বক সিঙ্ক্রোনাস ট্র্যাকশন মেশিনগুলিতে তারকা-সিলিং টর্কের dition তিহ্যবাহী মূল্যায়ন তাত্ত্বিক গণনা এবং পরিমাপকৃত ডেটা থেকে উদ্ভূত হওয়ার উপর নির্ভর করে, যা তারা-সিলিংয়ের অতি-ট্রান্সিয়েন্ট প্রক্রিয়াগুলির জন্য অ্যাকাউন্ট করার জন্য সংগ্রাম করে এবং বৈদ্যুতিন চৌম্বকীয় ক্ষেত্রগুলির অরৈখিকতার জন্য কম দক্ষতা এবং যথাযথতার ফলস্বরূপ। স্টার-সিলিংয়ের সময় তাত্ক্ষণিক বড় স্রোত স্থায়ী চৌম্বকগুলির অপরিবর্তনীয় ডেমাগনেটাইজেশনের ঝুঁকি তৈরি করে, যা মূল্যায়ন করাও কঠিন। সসীম উপাদান বিশ্লেষণ (এফইএ) সফ্টওয়্যার বিকাশের সাথে এই বিষয়গুলি সমাধান করা হয়েছে। বর্তমানে, তাত্ত্বিক গণনাগুলি ডিজাইনের গাইড করতে বেশি ব্যবহৃত হয় এবং তাদের সফ্টওয়্যার বিশ্লেষণের সাথে একত্রিত করা তারকা-সিলিং টর্কের দ্রুত এবং আরও সঠিক বিশ্লেষণ সক্ষম করে। এই কাগজটি তার তারকা-সিলিং অপারেটিং শর্তগুলির সীমাবদ্ধ উপাদান বিশ্লেষণ পরিচালনা করার উদাহরণ হিসাবে একটি স্থায়ী চৌম্বক সিঙ্ক্রোনাস ট্র্যাকশন মেশিন গ্রহণ করে। এই অধ্যয়নগুলি কেবল স্থায়ী চৌম্বক সিঙ্ক্রোনাস ট্র্যাকশন মেশিনগুলির তাত্ত্বিক সিস্টেমকে সমৃদ্ধ করতে সহায়তা করে না তবে লিফট সুরক্ষা কর্মক্ষমতা উন্নত করতে এবং কর্মক্ষমতা অনুকূলকরণের জন্য দৃ strong ় সমর্থনও সরবরাহ করে।

তারকা-সিলিং গণনায় সীমাবদ্ধ উপাদান বিশ্লেষণের প্রয়োগ

সিমুলেশন ফলাফলের যথার্থতা যাচাই করতে, বিদ্যমান পরীক্ষার ডেটা সহ একটি ট্র্যাকশন মেশিন নির্বাচন করা হয়েছিল, 159 আরপিএমের রেটযুক্ত গতি সহ। পরিমাপ করা স্থির-রাষ্ট্রীয় তারা-সিলিং টর্ক এবং বিভিন্ন গতিতে বাতাসের বর্তমান নিম্নরূপ। তারকা-সিলিং টর্কটি সর্বোচ্চ 12 আরপিএম এ পৌঁছেছে।

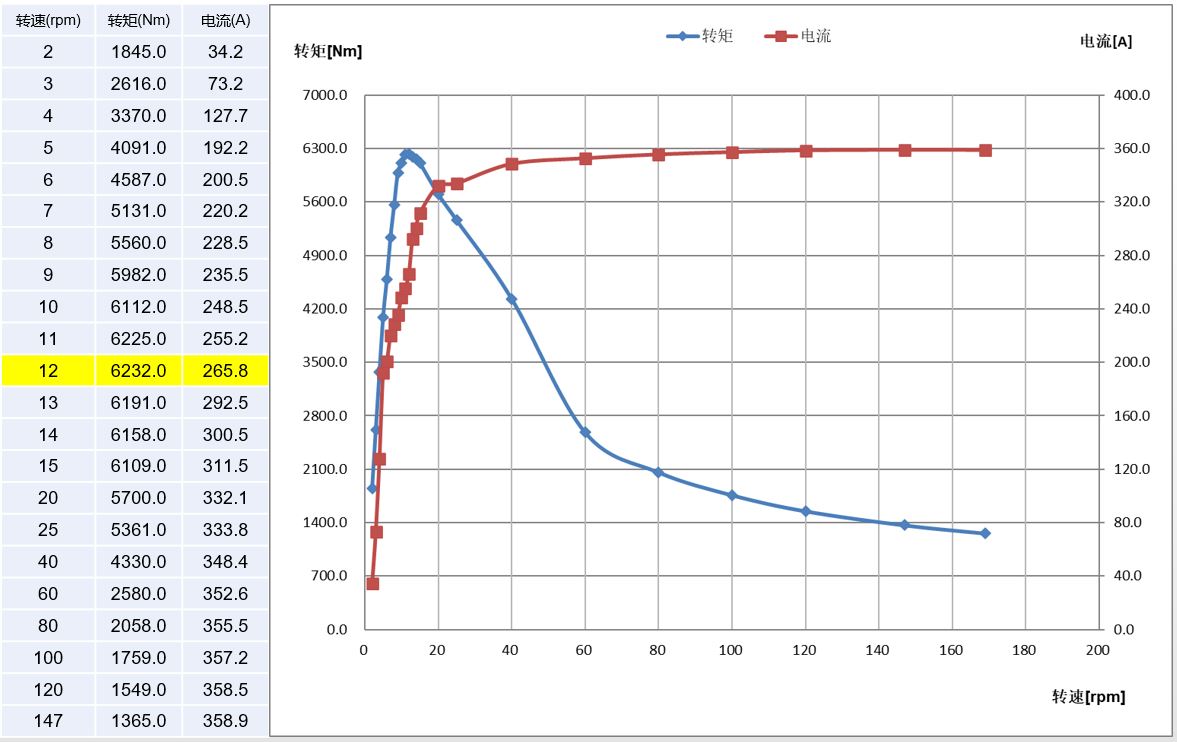

চিত্র 1: তারা-সিলিংয়ের পরিমাপ করা ডেটা

এরপরে, এই ট্র্যাকশন মেশিনের সীমাবদ্ধ উপাদান বিশ্লেষণ ম্যাক্সওয়েল সফ্টওয়্যার ব্যবহার করে সঞ্চালিত হয়েছিল। প্রথমত, ট্র্যাকশন মেশিনের জ্যামিতিক মডেলটি প্রতিষ্ঠিত হয়েছিল এবং সংশ্লিষ্ট উপাদান বৈশিষ্ট্য এবং সীমানা শর্তগুলি সেট করা হয়েছিল। তারপরে, বৈদ্যুতিন চৌম্বকীয় ক্ষেত্রের সমীকরণগুলি সমাধান করে, সময়-ডোমেন বর্তমান বক্ররেখা, টর্ক বক্ররেখা এবং বিভিন্ন সময়ে স্থায়ী চৌম্বকগুলির ডেমাগনেটাইজেশন রাজ্যগুলি প্রাপ্ত হয়েছিল। সিমুলেশন ফলাফল এবং পরিমাপ করা ডেটার মধ্যে ধারাবাহিকতা যাচাই করা হয়েছিল।

ট্র্যাকশন মেশিনের সসীম উপাদান মডেল প্রতিষ্ঠা বৈদ্যুতিন চৌম্বক বিশ্লেষণের জন্য মৌলিক এবং এখানে বিশদভাবে বর্ণনা করা হবে না। এটি জোর দেওয়া হয় যে মোটরটির উপাদান সেটিংস অবশ্যই প্রকৃত ব্যবহারের সাথে সামঞ্জস্য করতে হবে; স্থায়ী চৌম্বকগুলির পরবর্তী ডেমাগনেটাইজেশন বিশ্লেষণ বিবেচনা করে, স্থায়ী চৌম্বকগুলির জন্য ননলাইনার বি-এইচ বক্ররেখা ব্যবহার করা উচিত। এই কাগজটি ম্যাক্সওয়েলে ট্র্যাকশন মেশিনের স্টার-সিলিং এবং ডেমাগনেটাইজেশন সিমুলেশন কীভাবে প্রয়োগ করা যায় তার উপর দৃষ্টি নিবদ্ধ করে। সফ্টওয়্যারটিতে তারা-সিলিংটি একটি বাহ্যিক সার্কিটের মাধ্যমে উপলব্ধি করা হয়েছে, নীচের চিত্রটিতে নির্দিষ্ট সার্কিট কনফিগারেশন সহ। ট্র্যাকশন মেশিনের থ্রি-ফেজ স্টেটর উইন্ডিংগুলি সার্কিটের এলফেসিয়া/বি/সি হিসাবে চিহ্নিত করা হয়। তিন-পর্বের উইন্ডিংগুলির হঠাৎ শর্ট সার্কিট স্টার-সিলিং অনুকরণ করতে, একটি সমান্তরাল মডিউল (একটি বর্তমান উত্স এবং একটি বর্তমান-নিয়ন্ত্রিত সুইচ নিয়ে গঠিত) প্রতিটি ফেজ উইন্ডিং সার্কিটের সাথে সিরিজে সংযুক্ত থাকে। প্রাথমিকভাবে, বর্তমান-নিয়ন্ত্রিত সুইচটি উন্মুক্ত এবং তিন-পর্যায়ের বর্তমান উত্স উইন্ডিংগুলিতে শক্তি সরবরাহ করে। একটি নির্দিষ্ট সময়ে, বর্তমান-নিয়ন্ত্রিত সুইচটি বন্ধ হয়ে যায়, তিন-পর্যায়ের বর্তমান উত্সকে শর্ট-সার্কিট করে এবং তিন-পর্যায়ের উইন্ডিংগুলি সংক্ষিপ্ত করে শর্ট সার্কিট তারকা-সিলিং অবস্থায় প্রবেশ করে।

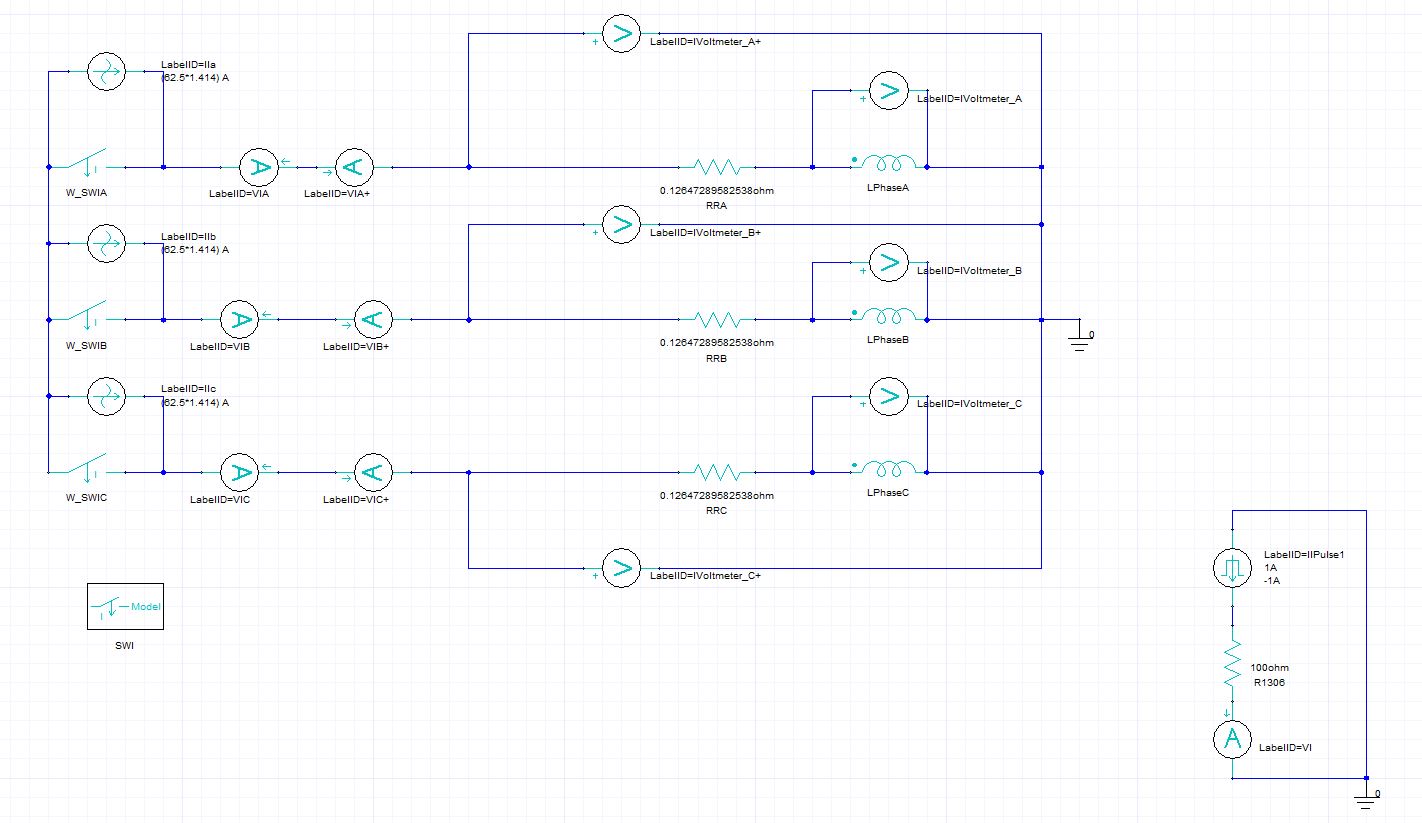

চিত্র 2: তারকা-সিলিং সার্কিট ডিজাইন

ট্র্যাকশন মেশিনের পরিমাপ করা সর্বাধিক তারকা-সিলিং টর্কটি 12 আরপিএম গতির সাথে মিলে যায়। সিমুলেশন চলাকালীন, গতি 10 আরপিএম, 12 আরপিএম এবং 14 আরপিএম হিসাবে পরিমাপ করা গতির সাথে সারিবদ্ধ হওয়ার জন্য প্যারামিটারাইজ করা হয়েছিল। সিমুলেশন স্টপ সময় সম্পর্কে, বিবেচনা করে যে বাতাসের স্রোতগুলি নিম্ন গতিতে দ্রুত স্থিতিশীল হয়, কেবল 2-3 বৈদ্যুতিক চক্র সেট করা হয়েছিল। ফলাফলের সময়-ডোমেন বক্ররেখা থেকে, এটি বিচার করা যেতে পারে যে গণনা করা তারা-সিলিং টর্ক এবং উইন্ডিং কারেন্ট স্থিতিশীল হয়েছে। সিমুলেশনটি দেখিয়েছে যে 12 আরপিএম-এ স্থির-রাষ্ট্রীয় তারা-সিলিং টর্কটি বৃহত্তম ছিল, 5885.3 এনএম, যা পরিমাপকৃত মানের চেয়ে 5.6% কম ছিল। পরিমাপ করা বাতাসের বর্তমানটি ছিল 265.8 এ, এবং সিমুলেটেড কারেন্টটি 251.8 এ ছিল, সিমুলেশন মানটিও পরিমাপকৃত মানের চেয়ে 5.6% কম, ডিজাইনের নির্ভুলতার প্রয়োজনীয়তা পূরণ করে।

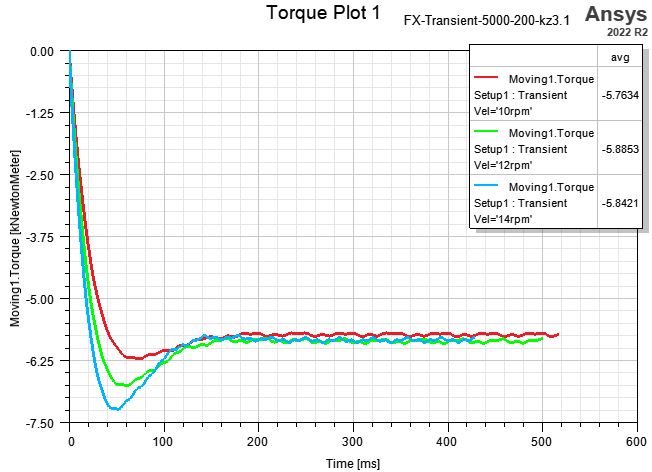

চিত্র 3: পিক স্টার-সিলিং টর্ক এবং উইন্ডিং কারেন্ট

ট্র্যাকশন মেশিনগুলি সুরক্ষা-সমালোচনামূলক বিশেষ সরঞ্জাম এবং স্থায়ী চৌম্বক ডেমাগনেটাইজেশন তাদের কার্যকারিতা এবং নির্ভরযোগ্যতা প্রভাবিত করে এমন অন্যতম মূল কারণ। অপরিবর্তনীয় ডেমাগনেটাইজেশনকে অতিক্রম করার অনুমতি নেই। এই গবেষণাপত্রে, এএনএসওয়াইএস ম্যাক্সওয়েল সফ্টওয়্যার স্টার-সিলিং অবস্থায় শর্ট সার্কিট স্রোত দ্বারা প্ররোচিত বিপরীত চৌম্বকীয় ক্ষেত্রগুলির অধীনে স্থায়ী চৌম্বকগুলির ডেমাগনেটাইজেশন বৈশিষ্ট্যগুলি অনুকরণ করতে ব্যবহৃত হয়। বাতাসের বর্তমান প্রবণতা থেকে, বর্তমান শিখরটি তারকা-সিলিংয়ের মুহুর্তে 1000 এ ছাড়িয়ে গেছে এবং 6 বৈদ্যুতিক চক্রের পরে স্থিতিশীল হয়। ম্যাক্সওয়েল সফ্টওয়্যারটিতে ডেমাগনেটাইজেশন হার তাদের মূল অবশিষ্টাংশের চৌম্বকীয়তার সাথে ডেমাগনেটাইজিং ক্ষেত্রের সংস্পর্শের পরে স্থায়ী চৌম্বকগুলির অবশিষ্ট চৌম্বকীয়তার অনুপাতকে উপস্থাপন করে; 1 এর একটি মান কোনও ডেমাগনেটাইজেশন নির্দেশ করে না এবং 0 সম্পূর্ণ ডেমাগনেটাইজেশন নির্দেশ করে। ডেমাগনেটাইজেশন কার্ভস এবং কনট্যুর মানচিত্র থেকে, স্থায়ী চৌম্বক ডেমাগনেটাইজেশন হার 1, কোনও ডেমাগনেটাইজেশন পর্যবেক্ষণ করা হয়নি, এটি নিশ্চিত করে যে সিমুলেটেড ট্র্যাকশন মেশিন নির্ভরযোগ্যতার প্রয়োজনীয়তা পূরণ করে।

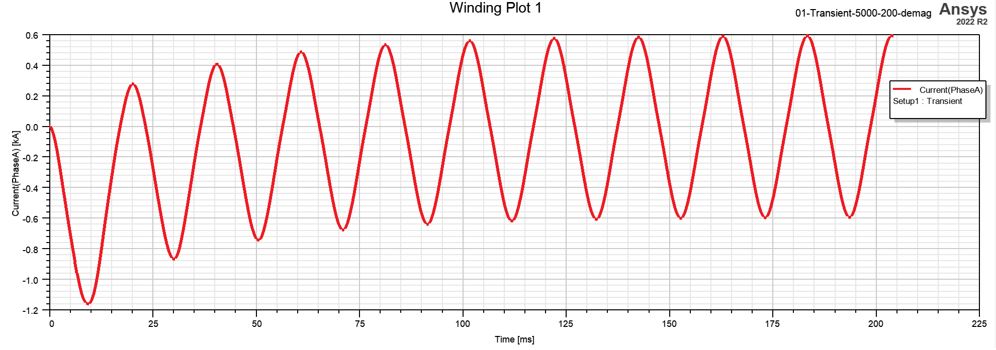

চিত্র 4: রেটেড গতিতে তারকা-সিলিংয়ের অধীনে বাতাসের কার্ভের সময়-ডোমেন বক্ররেখা

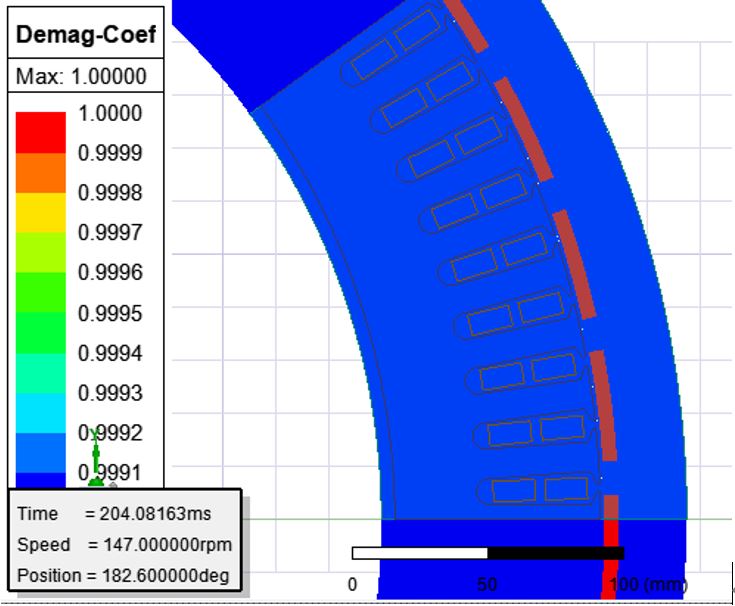

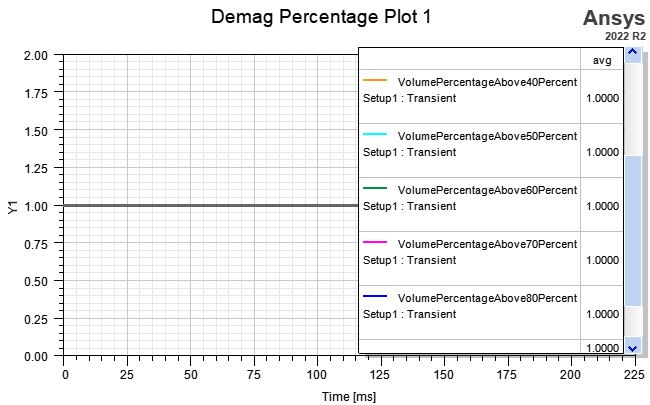

চিত্র 5: স্থায়ী চৌম্বকগুলির ডেমাগনেটাইজেশন রেট বক্ররেখা এবং ডেমাগনেটাইজেশন কনট্যুর মানচিত্র

গভীরকরণ এবং দৃষ্টিভঙ্গি

সিমুলেশন এবং পরিমাপ উভয়ের মাধ্যমে, ট্র্যাকশন মেশিনের তারকা-সিলিং টর্ক এবং স্থায়ী চৌম্বক ডেমাগনেটাইজেশনের ঝুঁকি কার্যকরভাবে নিয়ন্ত্রণ করা যেতে পারে, পারফরম্যান্স অপ্টিমাইজেশনের জন্য দৃ strong ় সমর্থন সরবরাহ করে এবং ট্র্যাকশন মেশিনের নিরাপদ অপারেশন এবং দীর্ঘায়ু নিশ্চিত করে। এই কাগজটি স্থায়ী চৌম্বক সিঙ্ক্রোনাস ট্র্যাকশন মেশিনগুলিতে কেবল তারকা-সিলিং টর্ক এবং ডেমাগনেটাইজেশনের গণনা অনুসন্ধান করে না তবে লিফট সুরক্ষা এবং পারফরম্যান্স অপ্টিমাইজেশনের উন্নতির দৃ strongly ়ভাবে প্রচার করে। আমরা আন্তঃশৃঙ্খলা সহযোগিতা এবং এক্সচেঞ্জের মাধ্যমে এই ক্ষেত্রে প্রযুক্তিগত অগ্রগতি এবং উদ্ভাবনী অগ্রগতি অগ্রগতির প্রত্যাশায় রয়েছি। আমরা আরও গবেষক এবং অনুশীলনকারীদেরও এই ক্ষেত্রের দিকে মনোনিবেশ করার জন্য আহ্বান জানাই, জ্ঞান এবং স্থায়ী চৌম্বক সিঙ্ক্রোনাস ট্র্যাকশন মেশিনগুলির কার্যকারিতা বাড়ানোর জন্য এবং লিফটগুলির নিরাপদ অপারেশন নিশ্চিত করার প্রচেষ্টা অবদান রাখি।
